💻 ThinkPad L13 Gen4 の液晶パネル交換 — 分解手順と注意点

ThinkPad L13 Gen4を使っていて、
液晶が割れた・ヒビが入った・表示不良が出た、
そんな時の修理が「液晶パネル交換」です。

しかしThinkPadは分解工程が多く、
ヒンジやケーブル損傷のリスクもあります。
そこで今回は、
キーボード側から開ける手順
↓
ヒンジ部分の分解
↓
液晶周りの取り外し
まで、
実際の工程をもとにわかりやすく紹介します。

✨ PCの故障、こんな症状ありませんか？（来店前のチェック）

• 画面に線が入る
• 画面が点いたり消えたりする
• タッチ反応が変（タッチ対応モデル）
• 表示が歪んだり色がおかしい

👉 これらは液晶パネル自体の破損や内部ケーブル断線が原因のことが多く、放置すると ヒンジ破損や基板損傷 にまで発展します。

🔧 液晶パネル交換の分解ポイント

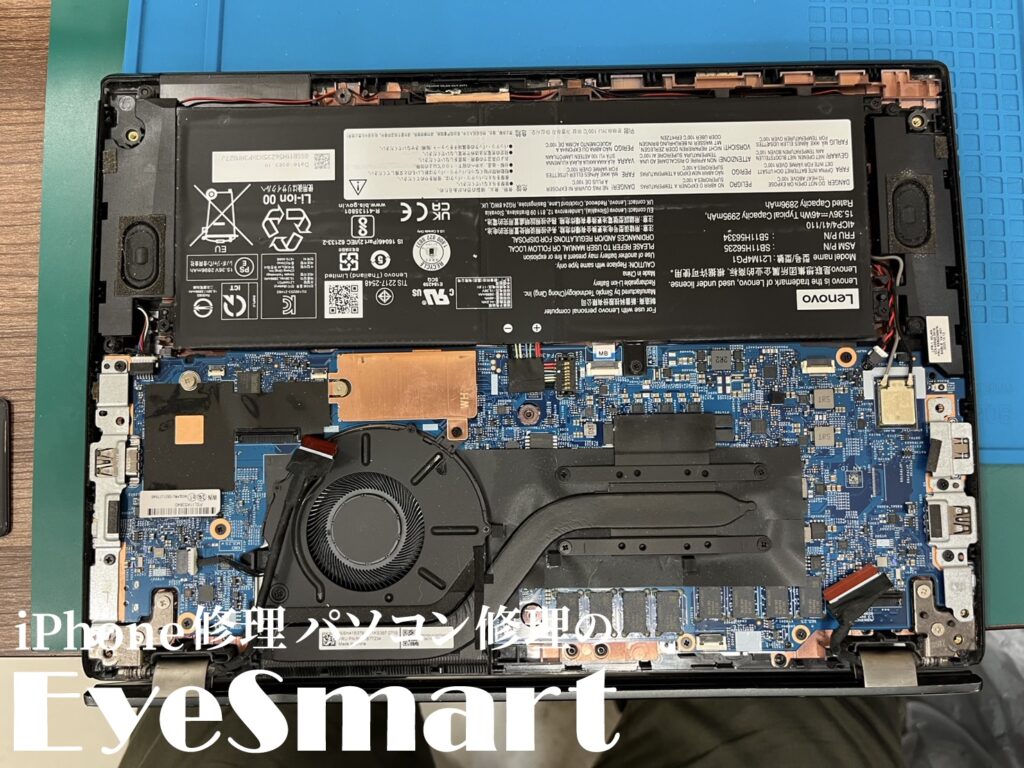

①キーボード側の背面から開ける

ThinkPad L13 Gen4は底面 → キーボード下側のフレーム順で開けます。
ネジは複数あるため、配置を間違えないトレイ管理が必須です。

• 底面ネジを外す
• パームレスト側の爪を慎重に外す
• キーボード側を浮かせる

👉 コツ：ツメはプラスチックなので、一気に力を入れないこと。

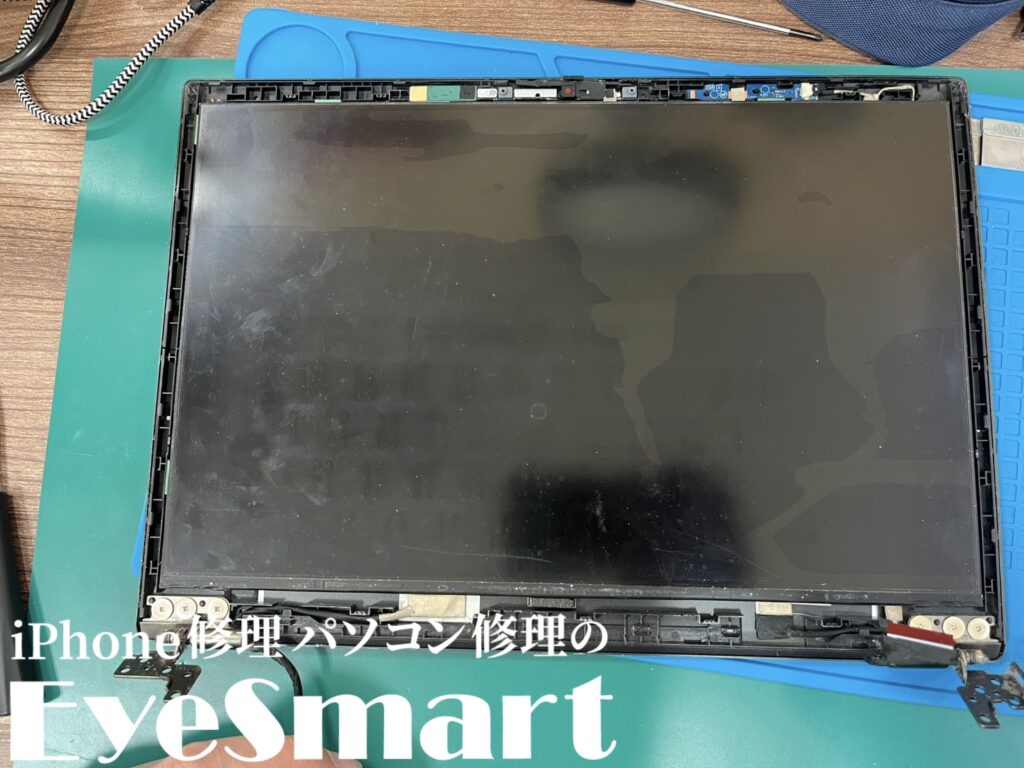

②ヒンジ部分の分解

液晶パネルにアクセスするにはヒンジ部を分解します。

• ヒンジカバーを外す
• 上部パネルとケーブルを外す
• ヒンジネジを丁寧に外す

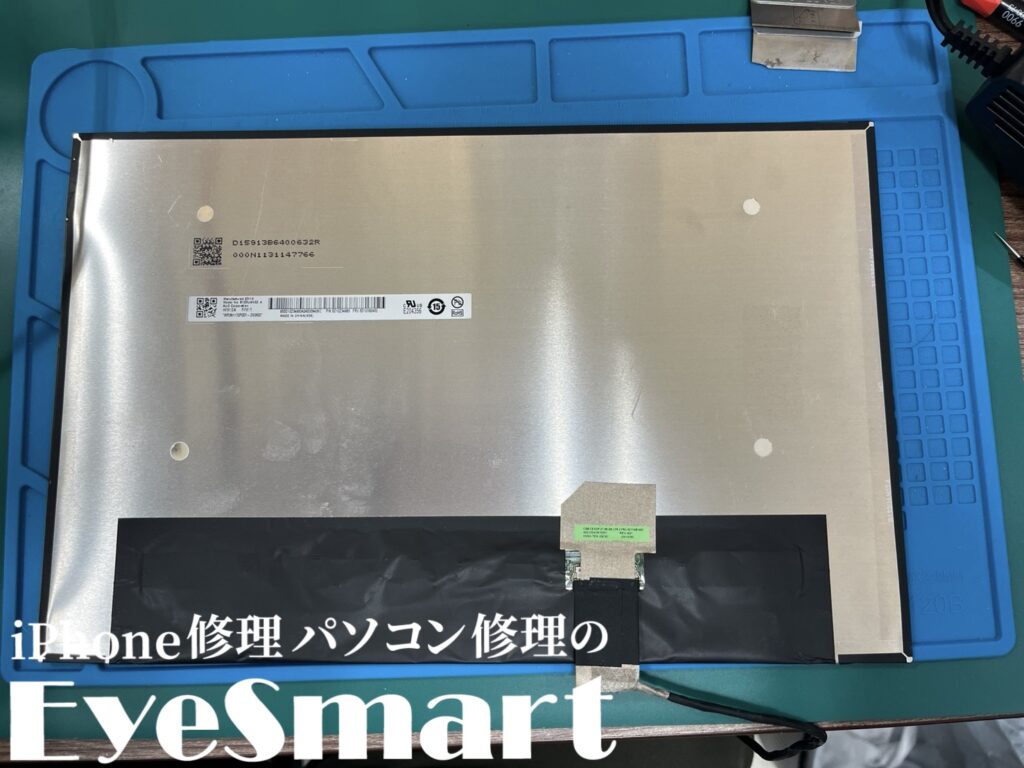

③画面の型番を確認する

画面交換を行う際は、類似する機種名でも世代によってパーツが異なる場合があるため、当店では必ず故障画面の型番を確認しております。
通常、事前にこの作業を行い、画面の型番が確認できたらパーツを発注、実際の修理着手という流れになることがほとんどです。

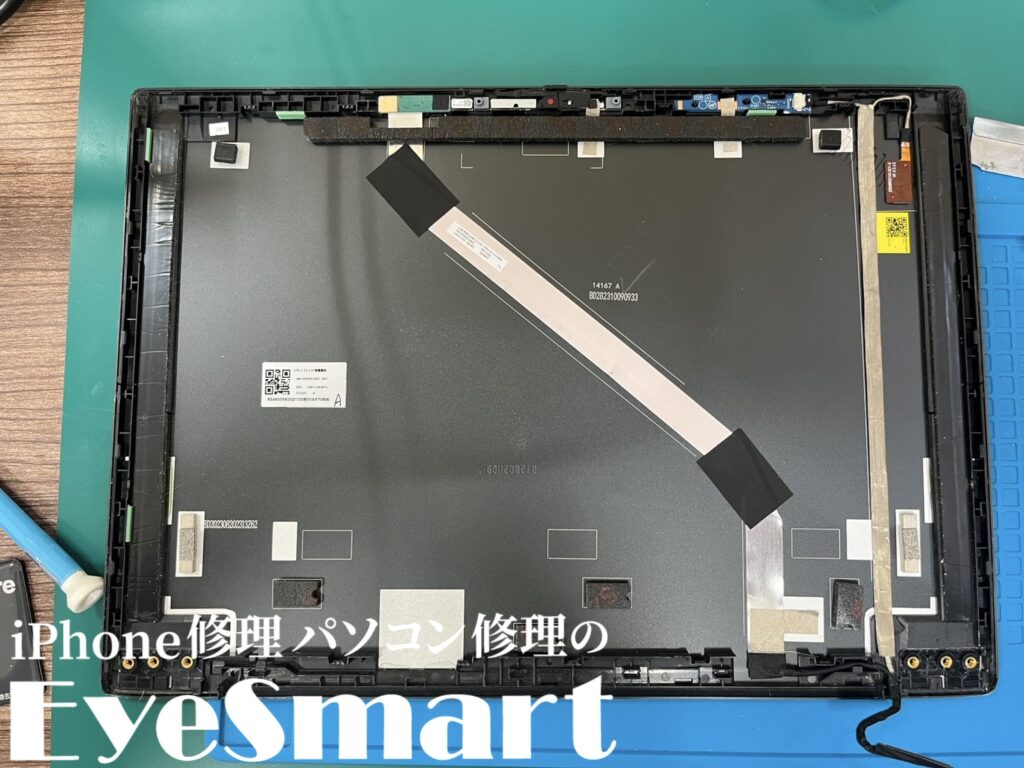

④液晶周りの分解

パネルは枠（ベゼル）で固定されています。

1. ベゼルを丁寧に外す
2. 液晶パネルの固定ネジを外す
3. 表示ケーブル（LVDS/eDP）を外す
4. 古いパネルを取り外す

👉 液晶は衝撃に弱いので、必ず 柔らかい作業マット上で作業 します。

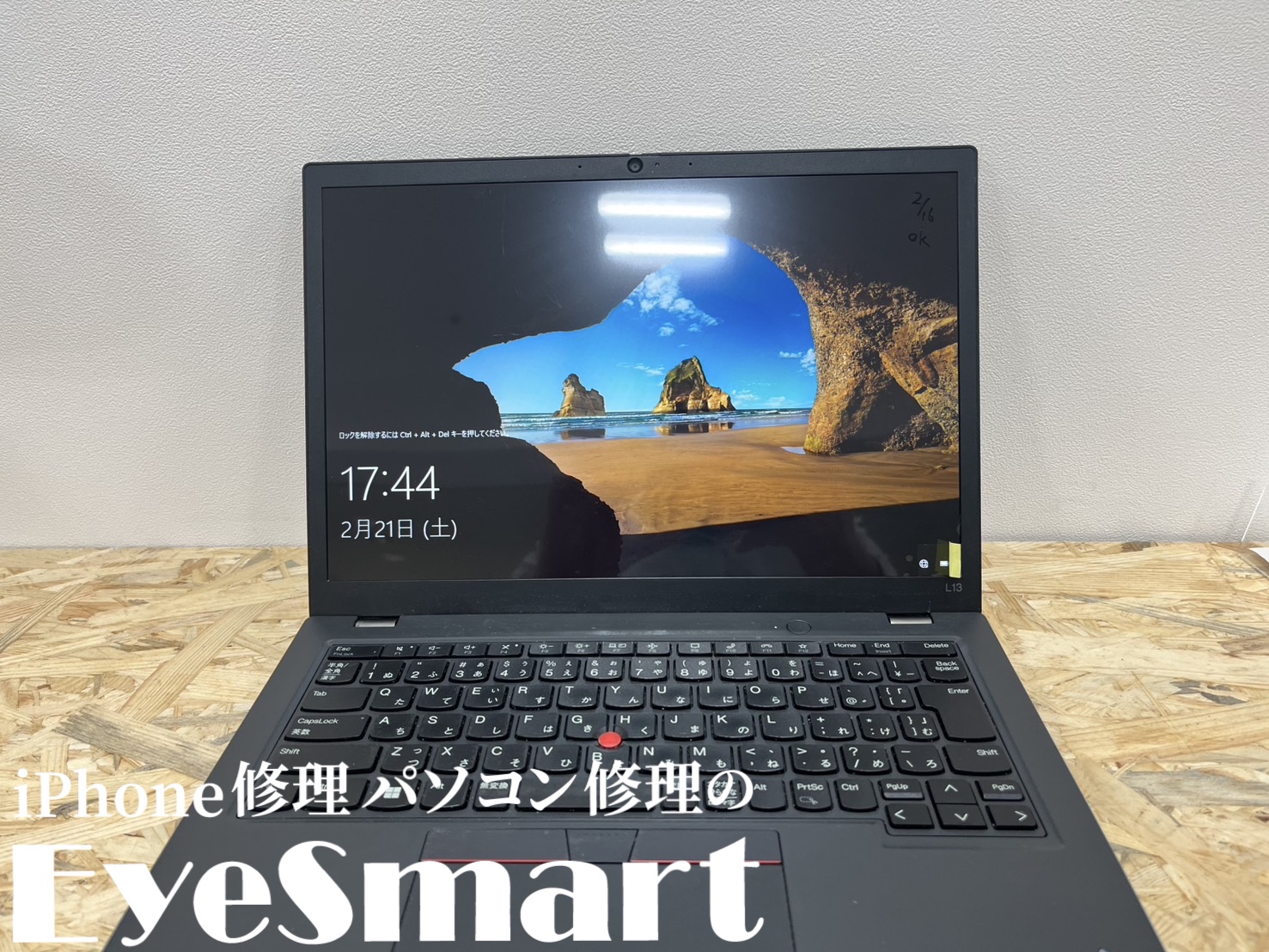

⑤修理後の動作確認をしっかりする

PCの修理後は、以下の項目を必ず確認しています。

• 充電が正常に行えるか
• 電源ボタン・音量ボタンの反応
• タッチパネル動作確認(対応機種のみ)
• スピーカー音声出力
• マイク・通話音声入力確認
• カメラ映像確認(対応機種のみ)
• ネットワーク接続（Wi-Fiなど）

問題がないことを確認してからお返しします。

📍 EyeSmartプレナ幕張・新都心店での修理メリット

• 豊富なThinkPad分解実績
• 液晶・ヒンジ・ケーブルを総合修理対応
• 修理前に丁寧なリスク説明あり
• 幕張・新都心エリアのアクセス良好
• 修理後の動作チェックも標準実施

📌 最後に

ThinkPad L13 Gen4の液晶パネル破損は、見た目以上に内部ダメージを拡大する可能性があります。
自己分解で不安がある方や、確実に直したい方は、ぜひ EyeSmartプレナ幕張・新都心店 へお気軽にご相談ください。
